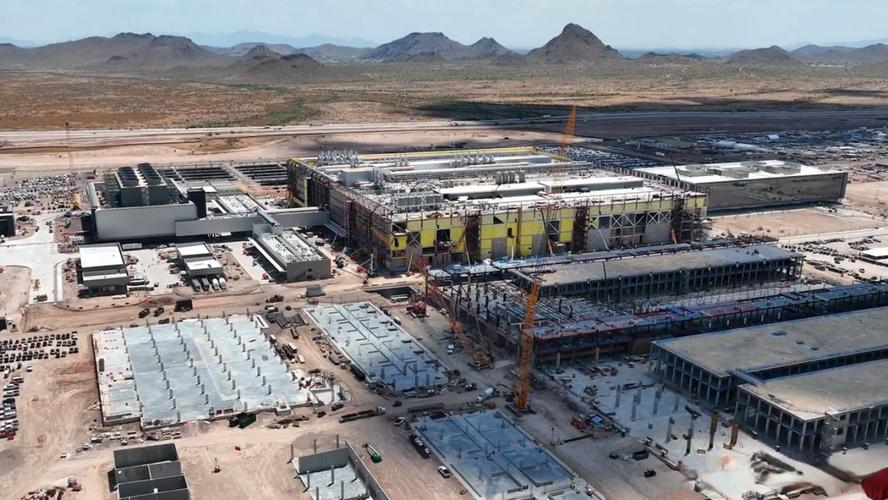

台积电全球扩产新纪元七座工厂同步建设的战略逻辑与工程挑战

台积电宣布将同时新建七座工厂，这一决策在全球半导体产业中引发了广泛关注。从电子工程与产业战略的交叉视角来看，这不仅是一次产能扩张，更是一次涉及工程管理、供应链重构与技术路线选择的系统性布局。

一、七座工厂的产能布局逻辑

据公开规划，这七座工厂涵盖先进制程晶圆厂、先进封装厂以及特殊制程产线，分布于中国台湾地区、美国亚利桑那州和日本熊本等地。先进制程部分聚焦2纳米及以下节点的量产能力，先进封装则对应CoWoS与SoIC产能的大幅扩充。这一布局的核心逻辑在于：客户对AI加速器、高性能计算芯片的需求已从"晶圆制造"单环节扩展至"制造+封装"一体化交付，CoWoS封装产能长期供不应求正是制约AI芯片出货的关键瓶颈。同步建设多类型工厂，本质上是在打通前后段产能的匹配关系。

二、同步建设带来的电子工程挑战

从电子工程实施角度来看，七座工厂同时推进对工程管理提出了极高要求。无尘室建设、超纯水系统、气体化学品供应系统等厂务设施需要大量专业工程资源，多工地并行会形成设备和人力争夺。先进制程设备的交期与安装调试本已紧张，ASML的EUV光刻机、应用材料的沉积与刻蚀设备均需提前多年预定，多厂同步意味着设备到货窗口与工艺验证节奏必须精密协调。每座工厂的工艺参数调试、良率爬坡需要经验丰富的制程工程师团队，人才储备能否跟上扩张速度，是比资金更稀缺的资源。

三、对全球半导体供应链的工程意义

七座工厂同步推进还意味着台积电正在将"晶圆代工"的工程能力向"全球分布式制造网络"演进。不同地区的法规、水电基础设施、人才供给差异，要求工程技术方案具备可复制性同时保留本地化弹性。例如美国工厂需要应对更严格的环保审查和建筑许可流程，日本工厂则需与当地材料和设备供应商深度协同。这种分布式制造模式在工程上增加了标准化与本地适配的复杂度，但也降低了单一地区集中风险。
